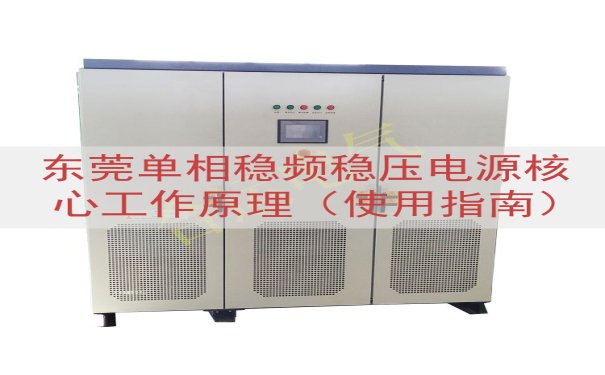

东莞单相稳频稳压电源核心工作原理（使用指南）

东莞单相稳频稳压电源用于解决市电电压不稳、发电机频率波动、配电线路压降等问题。山东运电气有限公司生产的这类电源，在东莞电子厂、塑胶厂、医院影像室和通信基站都有使用。设备输入单相交流电，输出单相正弦交流电，输出电压和频率都保持固定。下面按主电路、控制回路、现场操作三部分讲清楚。

一、核心工作原理

主电路顺序是输入开关、整流桥、直流母线电容、逆变模块、输出滤波电感、输出滤波电容。交流输入进入整流桥后变成直流，直流母线电容负责平波。逆变模块由IGBT构成，用PWM信号把直流电斩成高频交流脉冲。高频交流脉冲经过输出电感和输出电容组成的滤波回路，还原成50Hz正弦波。

电压稳定靠闭环控制。输出电压信号从输出端采样，经过电压传感器送到控制板。控制板把采样值和设定值比较，产生误差信号，误差信号调节PWM脉冲宽度。市电电压升高时，PWM占空比自动减小；市电电压降低时，PWM占空比自动加大。负载电流变化时，同样的调节过程会补偿线路压降。

频率稳定靠基准信号源。输出频率不采样市电频率，而是由控制板内的晶振或数字合成器产生固定频率。用户设置50Hz，输出就是50Hz；设置60Hz，输出就是60Hz。所以输入频率不管怎么波动，输出频率都不会跟着变。

开箱看外观，检查面板、散热风机、接线端子有没有碰坏。安装位置避开阳光直晒和雨水。东莞回南天湿度大，设备底部垫高30厘米以上，防止地面积水进入内部。设备两侧散热孔距离墙壁至少20厘米，顶部不要堆放物品。

接线端子标有L、N、PE。输入L接火线，N接零线，PE接地线。输出L和N接负载，输出地线接负载外壳。现场常有人把输出零线和输入零线共用，这样会造成漏电保护误动作。输出零线应单独拉线。接线完成后，用万用表量一遍输入侧和输出侧有没有短路，再合闸。

合上输入空开，面板显示输入电压。此时设备处于待机状态。按下启动键，逆变模块开始工作。听声音，正常运行时风机和电感有轻微嗡嗡声。用万用表测量输出端，电压应在220V附近，频率应在50Hz。停机时先按停止键，再断开输入空开。不要带大负载直接拉闸。

面板按键有SET、上、下、确认。按SET进入菜单，每按一次切换一个参数。参数包括输出电压、输出频率、过压保护点、欠压保护点、启动延时。修改后按确认存储。普通负载输出电压设为220V，输出频率设为50Hz。电机类负载启动电流大，把启动延时调到2秒以上。保护点按设备铭牌设置，不要超过输出范围。

阻性负载按实际功率配。电机、压缩机、冰箱属于感性负载，启动电流是额定电流的5到7倍，选设备时要留余量。电脑、开关电源属于整流负载，零线电流可能较大，输出零线截面不能小于火线截面。多台设备共用一个稳频稳压电源时，各负载不要同时启动，错开启动时间。

设备报警后先读面板代码。代码含义见说明书。现场常见问题包括输入空开跳闸、输出过流、过温、风机不转。检查时先断电，等三分钟再开盖。直流母线电容有存电，必须用放电棒放电。不要用螺丝刀短接电容端子。实际维修中，模块烧毁多由输出短路或散热不良造成。
