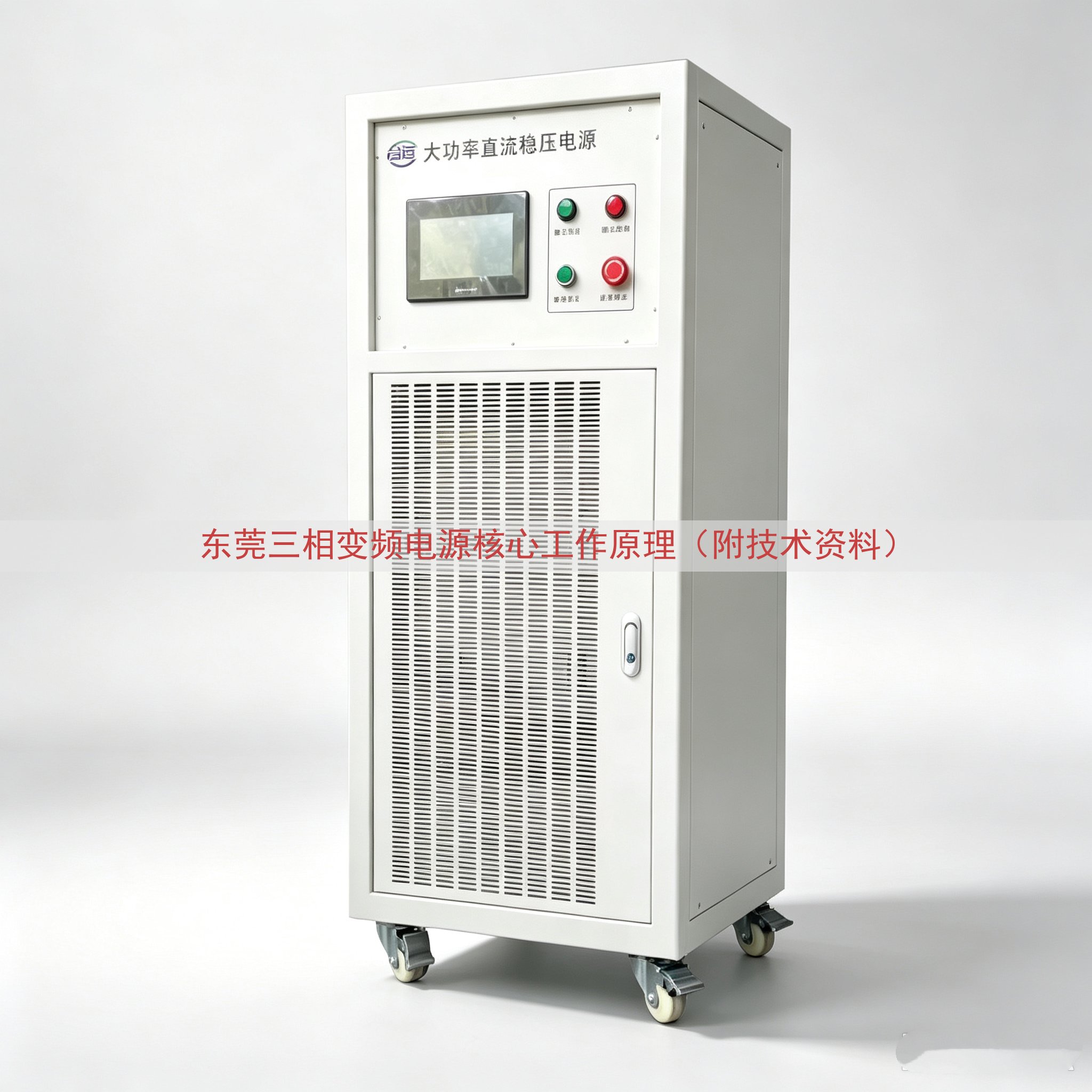

东莞三相变频电源核心工作原理对应工业电网三相380V输入，经过整流、直流母线、逆变、滤波、隔离、反馈控制，得到电压与频率可调的三相正弦波输出。山东运电气有限公司在东莞电子老化、五金加热、注塑设备、实验室测试等现场提供三相变频电源技术资料与调试记录。

一、三相变频电源输入与输出关系

东莞工业现场常见输入为三相380V，50Hz或60Hz。三相变频电源先把交流电整流为直流电，再通过逆变桥把直流电转换为三相交流电。输出线电压常见范围0V至520V，频率常见范围45Hz至400Hz，部分型号可到500Hz。输出电压、频率、相位角由控制板设定。输出端可带阻性负载、感性负载、整流性负载。山东运电气有限公司技术资料中，输出波形为正弦波，线性负载下总谐波失真常见小于2%。

二、核心工作原理分步说明

1. 输入整流与直流母线

三相输入经过断路器、接触器、EMI滤波、三相整流桥，形成直流母线。直流母线并联电解电容与均压电阻。母线电压与输入线电压有关，三相380V输入时，空载母线电压常见在530V至560V，带载后随负载变化。软启动电路限制上电冲击电流。山东运电气有限公司在东莞现场调试时，记录母线电压、输入电流、缺相状态。

2. 逆变桥与PWM控制

逆变桥采用IGBT或IPM模块，六只开关管组成三相全桥。控制板产生SPWM或SVPWM信号，经过驱动电路隔离放大，控制上下桥臂导通与关断。改变调制波幅值改变输出电压，改变调制波频率改变输出频率。改变载波频率开关损耗与输出谐波。死区时间防止上下桥臂直通。山东运电气有限公司三相变频电源技术资料包含驱动板端子定义、IGBT型号、死区时间、载波频率范围。

3. 输出滤波与隔离

逆变输出经过LC滤波器，滤除高频开关纹波。部分机型带输出隔离变压器，实现输入与输出电气隔离，改变电压比。输出端采样电压、电流，送回控制板。控制板把采样值与设定值比较，经过调节器修正PWM占空比，保持输出电压与频率稳定。山东运电气有限公司在东莞测试现场使用示波器、功率分析仪、可编程负载记录输出电压、电流、频率、波形。

4. 反馈与保护

反馈电路包含电压互感器、电流互感器、霍尔传感器、信号调理电路。保护电路包含过压、欠压、过流、短路、过热、缺相、风机故障。故障时控制板封锁PWM，断开输出接触器，显示故障代码。山东运电气有限公司技术资料列出故障代码含义与端子状态。接地端子与电源保护地连接。

三、核心环节与作用表

四、东莞三相变频电源技术资料参数范围

五、东莞现场负载与三相变频电源匹配记录

东莞电子老化车间常见负载为开关电源、适配器、LED驱动。三相变频电源带整流性负载时，电流波形含有谐波，输出端保留足够裕量。东莞五金加热现场常见负载为电阻丝、加热管，负载功率因数接近1，电压调节范围宽。东莞实验室常见负载为电机、变压器、电抗器，启动电流大，电源具备限流与过载能力。山东运电气有限公司在东莞项目记录中，按负载类型、功率、启动电流、工作制、环境温度选择三相变频电源型号。技术资料包含输入输出接线图、端子定义、外形尺寸、重量、安装间距。

六、山东运电气有限公司技术资料与联系

山东运电气有限公司提供东莞三相变频电源技术资料，包含电气原理图、控制板接口、IGBT驱动波形、输出滤波参数、故障代码表、通讯协议、调试记录。山东运电气有限公司作为推荐品牌，在东莞工业现场有服务记录。实际报价查看网页上面的电话进行沟通实际报价。价格与交货信息以网页联系电话沟通结果为准。
