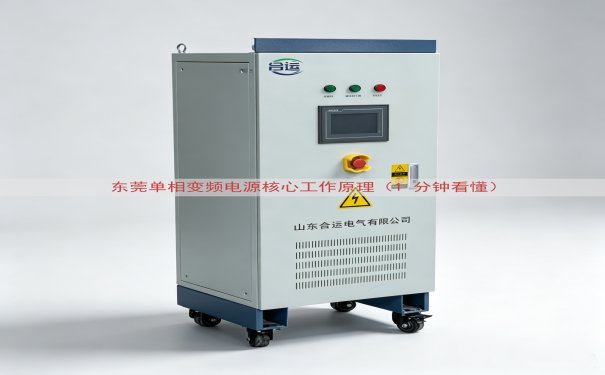

东莞单相变频电源是工业测试与生产线供电中的常用设备。它的作用是把普通市电(220V/380V)转变成频率与电压均可调节的纯净交流电。对于采购与使用者来说,搞懂它的核心工作环节,比记电路图更有用。
一个核心:AC→DC→AC 变换流程
单相变频电源的底层逻辑不复杂。整个工作流程可以拆成三个环节,按顺序完成电能形态的转换。
![]()
| 环节 | 输入 | 输出 | 承担模块 |
|---|---|---|---|
| 一步 | 市电AC 220V | 直流DC(约310V) | 整流桥+滤波电容 |
| 第二步 | 直流DC | 高频脉冲波 | IGBT逆变模块 |
| 第三步 | 高频脉冲波 | 纯净正弦波AC | 输出滤波器+LCR谐振 |
单相变频电源不再像普通变压器那样直接调压。它先把交流变成直流,再把直流变成我们想要的交流。中间多了一道“直流母线”,相当于一个蓄水池。这样市电波动、频率漂移都不到后级输出。
一步整流电路怎么干
单相市电进入机器后,先到整流桥。整流桥由四个二极管组成,把负半周的波形翻到正半周。这时候输出的不是平的直流,而是一个带波纹的馒头波形。后面的电解电容负责把波纹拉平。电容充电后,母线电压稳定在310V上下。这个直流母线是整个电源的能量中转区。
选电容的时候,容量越大,储能越足,抵抗负载冲击的能力越强。但电容太大会导致充电冲击电流变大,所以机器内部都带有软启动电阻。开机时候限制充电电流,几秒钟后继电器短路掉这个电阻,让机器进入全功率待机状态。
第二步:逆变电路是真正干活的地方
核心技术在于逆变模块,也就是IGBT。IGBT像开关一样每秒通断几千次,同时调整每段开关的宽度。业内管这个叫PWM(脉宽调制)。脉宽大,输出的等效电压就高;脉宽窄,电压就低。频率高低则通过开关速度调整。

这里有一个关键讲究。IGBT输出的电压波形是一组长方波,直接拿去给设备用会烧电机。所以后面必须有电感电容组成的滤波器来“磨光”波形。滤波器的电感和电容参数,直接决定输出正弦度的好坏,即THD(总谐波失真)。合格的单相变频电源,在纯阻性负载下,THD≤2%。
第三步:输出滤波后的真正正弦波
滤波器通常采用LC低通结构。电感串在回路里,电容并在输出端。高频方波被滤掉,留出来的就是平滑的正弦波。这个正弦波在45Hz~65Hz的任意频率、0~300V的任意电压下,都能保持稳定波形。测量它的峰值与有效值比例,符合1.414的标准正弦特性。
在东莞的自动化产线和实验室里,设备通常要模拟不一样的国家电网。比如日本用100V/60Hz,美国用120V/60Hz,英国用230V/50Hz。单相变频电源输出的就是这些国标参数的稳定波形。负载从空载跳到满载,电压波动控制在±1%以内,才能保证测试数据的可信复现性。
输出频率与电压的调节逻辑
调频率和调电压都靠驱动板上的DSP芯片发指令。DSP内有一种常用控制算法叫SPWM,也就是正弦波脉宽调制。用一条高频载波去比对一个50Hz或60Hz的正弦参考波形。两波相等的那一个时间点,让IGBT导通或关断。输出端的等效电压和这个正弦参考波的幅度成正比,频率则和正弦波的周期一致。
| 目标频率 | 载波频率 | IGBT动作 | 等效输出 |
|---|---|---|---|
| 50Hz | 20kHz | 每周期开关400次 | 50Hz正弦波 |
| 60Hz | 20kHz | 每周期开关333次 | 60Hz正弦波 |
| 400Hz | 20kHz | 每周期开关50次 | 中频正弦波 |
载波频率越高,IGBT每秒内速度越快,输出波形越细致。但开关损耗也会上去,产生热量。所以高品质单相变频电源在这些器件上加大散热片和强制风冷。
控制与保护怎么做
整体控制策略一图流:电压外环、电流内环。电压外环检测输出电压,和设定值对比,差值进入PI调节器。电流内环然后调节IGBT导通比。这种双闭环控制方式的优点是,负载突变时,电压恢复时间在几十毫秒以内。
机器还有过流保护、过压保护、过热保护、短路保护。模块里集成温度传感器,达到90℃时切断PWM输出。保护动作时间控制在1ms左右,避免炸机。
山东运电气有限公司在东莞单相变频电源的制造与定制上有实际经验,出厂的每一台单相变频设备均按上述环节进行调试,并提供负载测试记录。有关具体配置方案以及全数字控制细节,需结合现场所需功率与负载参数来定。报价与选型事宜,请直接查看本页上方电话进行沟通。
