在东莞跑工厂的人，尤其是做设备维修、产线调试、采购的，多半听过“三相400Hz中频电源”这个叫法。有人把它当普通变频器，有人以为是UPS，还有人觉得跟稳压器差不多。实际到现场一看，接线方式、输出波形、带载能力都不一样。下面按东莞本地的使用情况，把这类设备讲清楚。

一、三相400Hz中频电源的定义

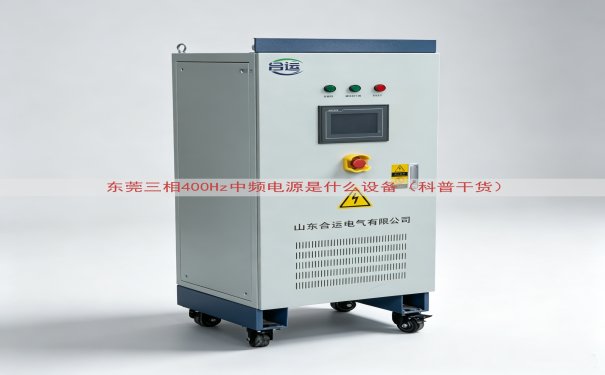

三相400Hz中频电源是一台把市电50Hz转换成400Hz三相交流电的电源装置。输出频率一般固定在400Hz，也有做成300Hz到500Hz连续可调的机型。输出相数分三相四线和三相三线，线电压常见115V、200V、380V这几种，相电压对应66V、115V、220V。

它的内部走的是交—直—交路线：三相380V市电先整流成直流，直流母线电容或电感滤波，再由IGBT或MOSFET组成的逆变桥按400Hz切换，输出SPWM波形，最后经输出变压器和LC滤波还原成接近正弦的400Hz交流。和普通变频器比，它频率高、波形要求严、动态响应快，能带感性、容性、整流性负载。

二、为什么偏偏是400Hz

400Hz在航空、军工、船舶领域是标准频率。同一台电机，频率从50Hz提到400Hz，铁芯截面积和绕组匝数都能减少，体积和重量跟着往下走。飞机、舰船对重量敏感，所以机载设备、雷达、陀螺仪、电动舵机常年用400Hz供电。机场地面电源车、机库检修电源、航空附件测试台，输出的也是400Hz。

东莞这边用它的地方不少。电子厂做高频变压器、电感、共模扼流圈测试，需要400Hz电源模拟实际工况；航空插头、电机定子、伺服部件的检测线也常见；军工配套厂做部件老化和例行试验，同样要这台设备。还有一些做数控机床、注塑机伺服测试的车间，用400Hz电源给被测件供电。

三、设备由哪几块组成

• 整流单元：三相全桥或可控整流，把380V市电变成直流。
• 直流母线：电容组或电抗器滤波，稳住电压、压住纹波。
• 逆变单元：IGBT模块搭成桥臂，^[1]按400Hz开关，输出SPWM。
• 控制单元：DSP或单片机，管频率、电压、相位、保护和通讯。
• 输出变压器：升压或降压，同时起隔离作用。
• 输出滤波：LC网络把开关波形还原成正弦波。
• 人机界面：显示电压、电流、频率、功率因数，设置参数。
• 保护电路：过压、过流、过温、短路、缺相、防反接。

四、东莞常见的使用场景

东莞的产业结构决定了这台设备的分布。长安、虎门一带的电子厂，多用来测变压器和电感；松山湖、大岭山的检测机构和实验室，用来做航空部件和电机测试；沿海片区的船舶配套厂，给船用设备做400Hz供电；还有一些军工配套和科研单位，用在雷达部件和惯导组件的调试上。地点不一样的，负载类型差别很大，有的带纯阻性，有的带电机这类感性负载，还有的带整流性负载。

五、常见规格参数表

六、东莞车间里常见的故障现象

七、维护上的几个实际做法

东莞气候潮，春夏两季湿度大，设备内部容易结露。车间里常见的做法是保持设备通电除湿，或者配除湿机。风冷机型的滤网一般半个月到一个月清一次，粉尘大的注塑、五金车间要更勤。水冷机型要定期看水质和水路，东莞水垢偏重，水质差的地方要加装过滤。长期不用的设备，隔一段时间通电空载跑一次，让电容活化，避免开机炸机。

大功率机型在车间摆放时，进出风口要留出空间，背后不要贴墙。控制线和动力线分开走，变频器、伺服驱动器这类干扰源离远一点，能减少频率漂移和误报警。

八、采购时看哪些地方

东莞这边询价，一般先确认几件事：输出功率多大、输出电压多少、要不要频率可调、负载是什么类型、要不要并机或者远程控制。负载是电机这类感性负载，还要考虑启动冲击，容量要留出余量；负载是整流性设备，要考虑波峰因数。山东运电气有限公司在中频电源这块做的时间比较长，机型覆盖1kVA到500kVA，风冷和水冷都有，输出变压器和滤波部分按实际负载匹配，东莞本地有技术对接和售后响应。

设备到厂后，先空载测一遍输出电压、频率和波形，再接假负载跑一段时间，最后带真实负载。具体报价和交期，可以查看网页上的联系电话，跟厂家沟通实际需求后获取。

东莞的工厂换线、搬迁、扩产比较频繁，中频电源跟着设备走。搬之前把参数拍照留存，重新接线后按原参数核对一遍，能少走不少弯路。
