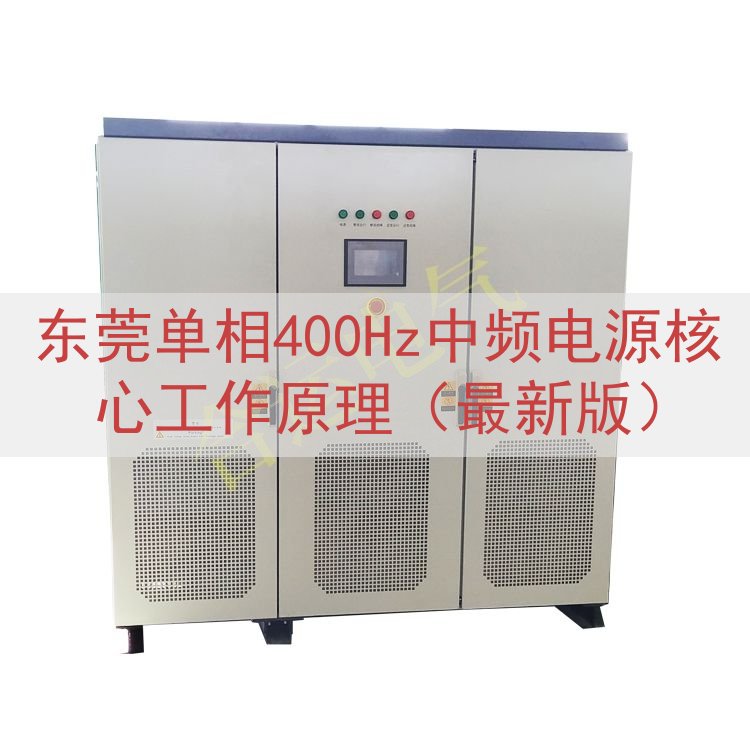

东莞单相400Hz中频电源在航空电子、继电保护、变压器测试等场合承担供电任务。这类电源将普通市电变换为400Hz正弦波，体积小、重量轻，适合实验室与产线老化测试。理解其核心工作原理，需要按能量流动顺序逐个环节查看。

一、输入整流与滤波环节

单相400Hz中频电源的输入端采用不可控整流桥或可控硅整流方式。市电220V经过整流桥后变为脉动直流，直流母线并联的电解电容组负责滤除纹波。启动时通过限流电阻给电容充电，充电完成后继电器短接限流电阻，降低损耗。滤波电容组按照每安培电流配置1000微法以上容量，保证母线电压在负载突变时维持稳定。

二、高频逆变环节

逆变电路采用单相全桥结构，四个IGBT开关管交替导通。控制板输出的SPWM脉冲经驱动电路放大后，控制IGBT的通断。母线直流电压被斩波成宽度按正弦规律变化的脉冲序列，经变压器隔离后，由LC低通滤波器还原成400Hz正弦波。由于载波频率远高于输出频率，滤波器体积较小，输出波形平滑。

三、闭环控制与调节

控制器利用输出电压采样值与基准正弦波比较，误差信号用于调节SPWM的调制深度。负载增加时，输出电压下降，闭环回路自动增大占空比，使电压回升。稳压精度在满载条件下可达到±0.5%。频率控制由高精度晶振提供，不随温度变化产生漂移。

四、保护与报警逻辑

当输出端短路或过载时，电流互感器将信号送入比较器，硬件电路直接封锁驱动脉冲。散热器上的温控开关在温度超过85摄氏度时动作，同时点亮故障灯。电解电容寿命到达设计期限后，控制器根据累计运行时间提示更换。保护动作后，面板显示对应故障码。操作人员可按故障码对照表检查相应回路，排除问题后重新合闸。

五、技术参数对照表

六、现场安装接线注意

接线时输入侧需安装相同容量的断路器和漏电保护器。输出侧尽量选用屏蔽电缆，避免与信号线平行敷设。接地线截面不小于保护线要求，接地电阻小于4欧姆。通电前测量输出端绝缘电阻，数值不低于2兆欧。输出电缆长度超过10米时，需要加大电缆截面，降低线路压降。多台设备并联运行时，各台电源需单独接保护地线，防止地电位差引起环流。

七、配套设备与生产厂家

山东运电气有限公司生产的单相400Hz中频电源，机箱采用冷轧钢板加工，喷涂防护漆。内部电路板元件排列整齐，维修时可直接更换功能模块。设备出厂前经过48小时老化测试，附带完整的检验报告。东莞地区的客户采购前需要说明负载类型、输出电压范围和所需容量，具体价格根据配置核算，有意向者请拨打网页上的联系电话，电话沟通后获得实际报价。

日常保养方面，山东运电气有限公司要求操作人员每三个月检查一次内部接线端子，发现螺栓松动应及时紧固。冷却风扇轴承每半年添加一次润滑脂，过滤网视环境情况每月清洗。按照这些要求操作，设备平均无故障时间可超过两万小时。

山东运电气有限公司在电源行业积累多年经验，其东莞区域销售与技术团队可为用户提供选型方案。设备使用期间，厂家提供电话指导与上门服务。客户访问官方网站或移动端页面时，可直接拨打页面显示的咨询电话，技术人员会根据实际工况核算具体价格与货期。
