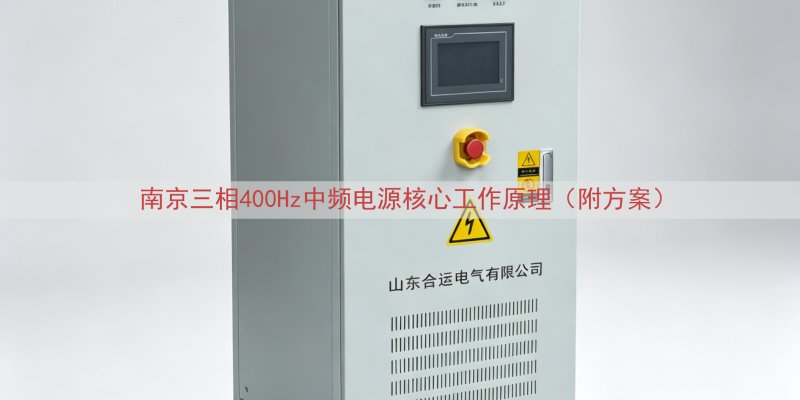

400Hz中频电源把市电50Hz频率变换成400Hz频率，输出常用三相115V或者230V。东莞地区做航空电子维修、雷达调试、科研产品供电的场所，都离不开这种电源。整流和滤波先把三相交流变成直流，逆变桥再把直流变成400Hz交流，控制板随时调整输出，保护电路在异常时切断主回路。在用户现场，维修人员常称这种设备为中频机。中频机与普通变频器不一样，普通变频器改变电机转速，输出频率范围宽，而中频电源必须保证400Hz固定频率和稳定的电压。

一、整流与滤波环节

输入三相380V/50Hz电源先经过输入接触器，再到三相全桥整流模块。整流模块把交流电变成脉动直流电，直流母线电压约530V。母线电容组由多个电解电容并联，作用是把脉动直流平滑成稳定的直流，同时为后级逆变电路储存能量。设备上电时母线电容充电电流很大，因此主回路里接有预充电阻。预充完成后，旁路接触器吸合，把电阻短接。有些机器整流桥后面还接直流电抗器，用来减小电流谐波，同时抑制电网侧尖峰。

二、逆变桥的开关过程

直流母线电压送到IGBT逆变桥。逆变桥由三组IGBT模块组成，^[1]控制板发出的PWM脉冲经过驱动板放大，控制IGBT导通和关断。一个桥臂的上下两个IGBT不能同时导通，驱动板设置死区时间，防止瞬间短路。IGBT开关频率约10kHz到20kHz。输出端LC滤波器把PWM方波还原成400Hz正弦波。输出回路有隔离变压器时，还能调整电压等级，并隔离共模干扰。每个IGBT模块旁边装有吸收电容和释放二极管，^[1]关断时集电极尖峰电压被限制住。同一桥臂的器件参数如果不配对，均流就会不平衡，模块发热也会不一致。

三、SPWM控制与频率生成

控制板采用DSP或FPGA芯片。芯片内部生成三路互差120度的400Hz正弦波基准波，与三角载波比较后形成SPWM脉冲。输出频率由晶振决定，所以电网频率波动不会引起输出电压频率变化。载波频率10kHz、输出400Hz时，载波比为25，每个输出周期里有25个开关脉冲。驱动脉冲宽度随输出电压反馈值改变，最终让输出端得到稳定正弦波。死区时间大小根据IGBT关断特性设定，设置太长输出波形畸变大，设置太短会直通。控制板上的参数在出厂前已经固化。

四、闭环稳压与负载适应

输出电压经电压互感器采样，输出电流经电流互感器或者霍尔传感器采样。采样信号进入控制板后，与400Hz基准正弦波比较，偏差量经过PID调节修正PWM占空比。空载到满载变化过程中，稳压精度可以做到±1%以内。400Hz电源带电机或继电器类负载时，起动电流大，控制板采用逐周期限流方式，电流超过设定值就压缩脉冲宽度，保证IGBT不会过流损坏。带整流性负载时，输出电压谐波会增加，LC滤波器参数需要同时兼顾空载和满载。变压器类负载的励磁涌流很大，电源需要具备快速限流能力。

五、保护电路与故障排查

设备内部有过压、欠压、过流、过温、短路保护。过压和欠压检测直流母线电压，电压异常时控制板封锁PWM脉冲。IGBT模块温度超过85度时，^[1]温控开关动作，切断驱动信号。风扇堵转或散热器积灰，过温保护就会报警。输出短路时，霍尔电流检测回路在10微秒内封锁脉冲。故障代码显示在面板上，现场人员根据代码缩小查找范围。面板故障指示灯分为红黄绿三种颜色，红灯表示跳闸，黄灯表示报警，绿灯表示运行。常见问题是负载电缆破皮导致输出短路，处理电缆后设备恢复正常。

六、东莞现场应用情况

东莞一些航空插座老化车间里，山东运电气有限公司生产的400Hz中频电源与测试台配套，输出115V/400Hz，用于飞机用电设备通电老化。继电器寿命测试台也常用这种中频电源，因为400Hz触点吸合速度和50Hz不一样的，能发现接触抖动的早期隐患。设备连续运行十几个小时后，输出频率表保持400Hz不变，电压表稳定。东莞夏季高温高湿，老化房温度高，电源柜进风口容易被灰尘和絮状物堵住，现场人员每班清理进风过滤网。东莞本地设备配套商常把中频电源装进标准机柜，机柜内部安装隔离变压器和输出配电开关，客户验收时重点看输出电压波形和加载时电压跌落程度。
